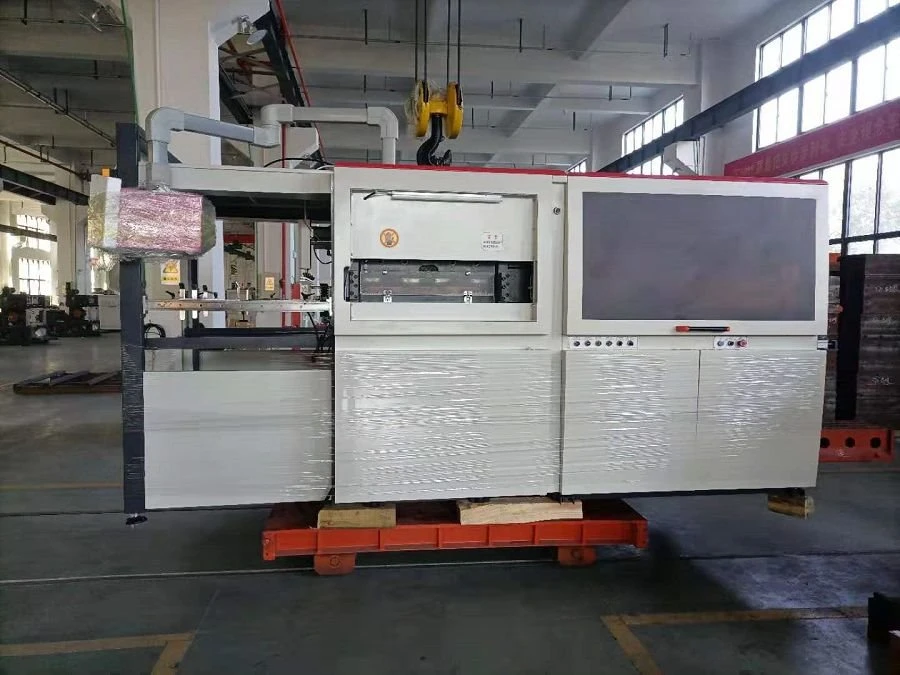

معرفی

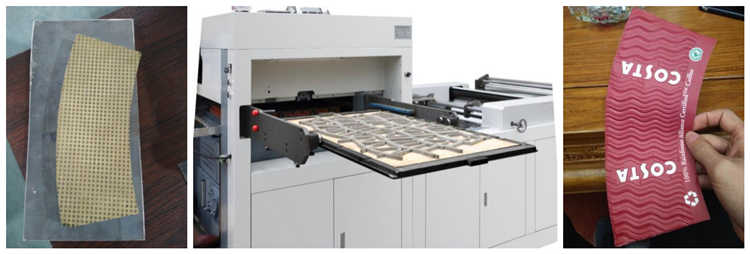

دستگاه برش خط تورفتگی را می توان برای تولید بسته بندی محصولات مانند کارتن، جعبه اسنک و جعبه شیر استفاده کرد زیرا می تواند انواع محصولات کاغذی را برش دهد و همچنین خطوط تورفتگی کاغذ ایجاد کند. یک سیستم روانکاری اجباری را برای اطمینان از عرضه منظم روغن محرک اصلی اتخاذ می کند، بنابراین اصطکاک را کاهش می دهد و عمر مفید دستگاه را افزایش می دهد. در عین حال، محصول می تواند به طور خودکار کاغذ باطله را کنده و کارایی تولید را تا حد زیادی بهبود می بخشد. محصول نهایی به طور خودکار با عملکرد سوئیچ القایی جامد پایین می آید، بنابراین نیازی به گرفتن کاغذ به صورت دستی در طول کل فرآیند برش قالب نیست. این محصول برای تامین کنندگانی که قصد افزایش تولید و کاهش هزینه ها را دارند، انتخاب ارجح است.
امکانات
1. دستگاه برش خط تورفتگی می تواند در حین کار با سرعت بالا به برش دقیق برسد و در همان زمان صدای زیادی تولید نمی کند. با محیط عملیاتی بسیار دوستانه است.
2. محصولات ما مجهز به فیلتر هستند، بنابراین کیفیت روغن روان کننده قابل کنترل است.
3. سیستم ایمنی می تواند زنگ هشدار بدهد و عملکرد دستگاه را در هنگام اتمام مواد اولیه متوقف کند و همچنین می تواند هنگام بارگیری بیش از حد دستگاه برای بهبود ایمنی دستگاه را خاموش کند.
4. اپراتور می تواند به طور دقیق موقعیت برش قالب و اندازه محصول را از طریق سیستم فوتوالکتریک و سیستم کنترل کامپیوتری کنترل کند.
مشخصات فنی
مدل | FD -1200X640 |
حداکثر سطح برش | 1170mmx600mm |
دقت برش | ±0.15 میلی متر |
وزن گرم کاغذ | 120-600g/㎡ |
ظرفیت تولید | 160-200بار در دقیقه |
فشار هوا مورد نیاز | 0.5 مگاپاسکال |
مصرف فشار هوا | 0.25m³/min |
حداکثر فشار برش | 300T |
وزن | 11T |
حداکثر قطر غلتک | 1600 میلی متر |
حداکثر قدرت | 12 کیلو وات |
بعد، ابعاد، اندازه | 6500x2800x2000 |
ملاحظات:
1. مدت قیمت: FOB ningbo / بندر شانگهای، چین
2) مدت پرداخت: TT (30 درصد سپرده، مانده 70 درصد قبل از تحویل).
3) زمان تحویل: 90 روز کاری پس از دریافت سپرده
4) خدمات پس از فروش:
1.ضمانت قطعات یدکی به مدت یک سال از تاریخ نصب.
2. تکنسین را برای نصب و آموزش بفرستید. خریدار هزینه (بلیط رفت و برگشت، اقامت و کمک هزینه 100 دلار در روز) را تقبل می کند.
5) گواهی: CE، ISO

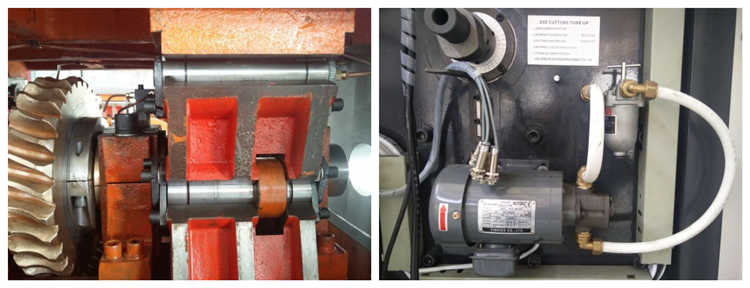

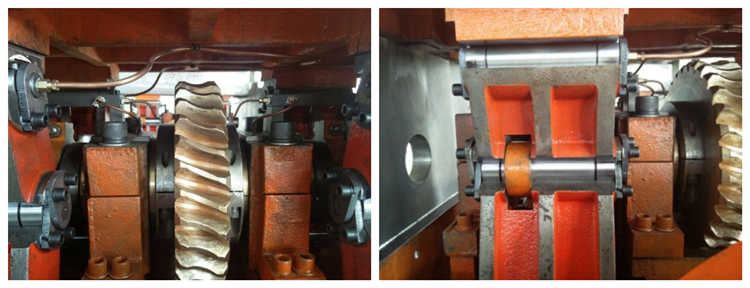

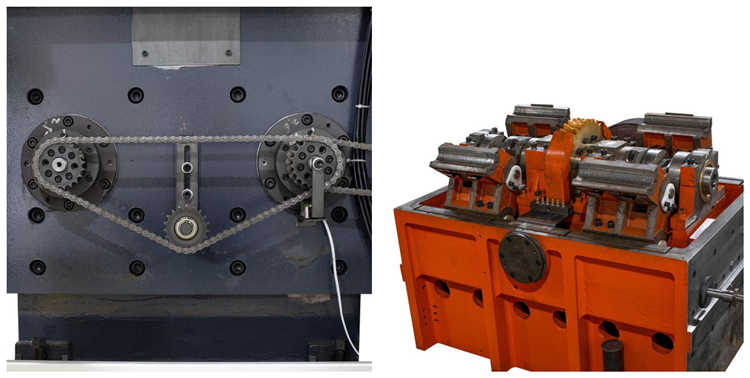

کاتیون روان کننده

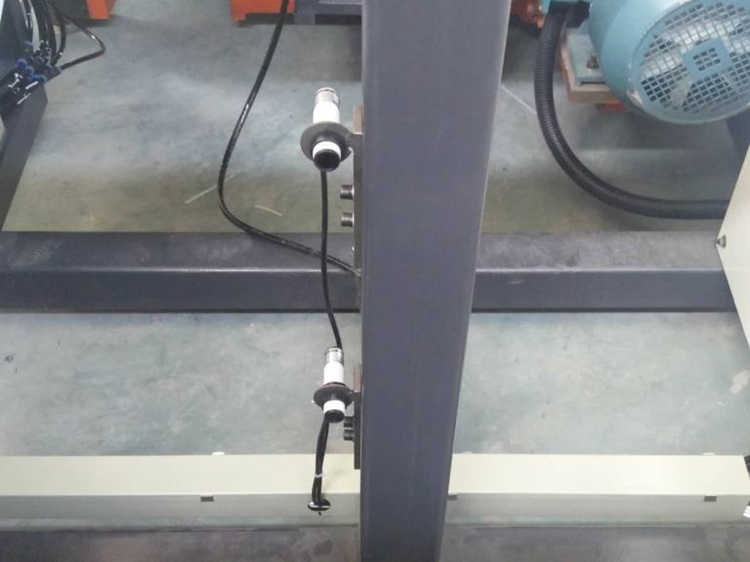

هشدار مسدود شدن کاغذ: سیستم هشدار باعث می شود وقتی تغذیه کاغذ مسدود می شود دستگاه متوقف شود.

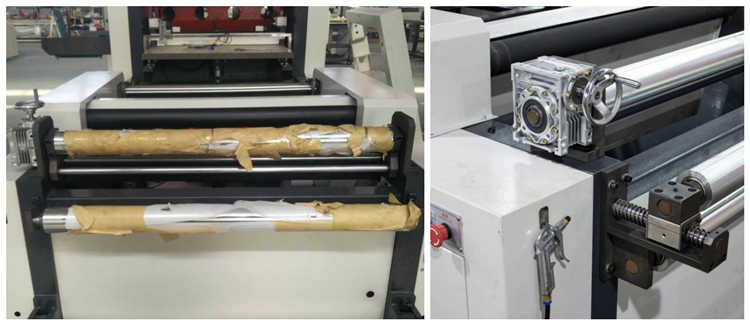

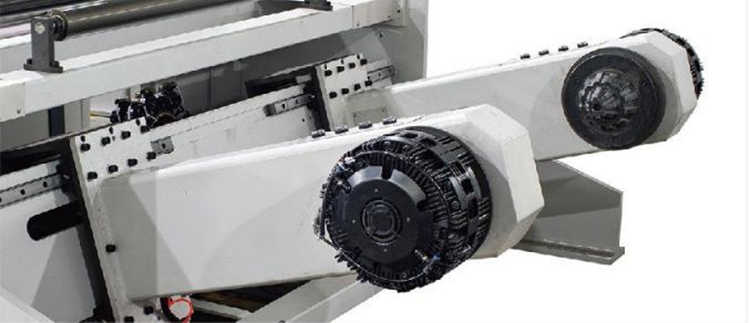

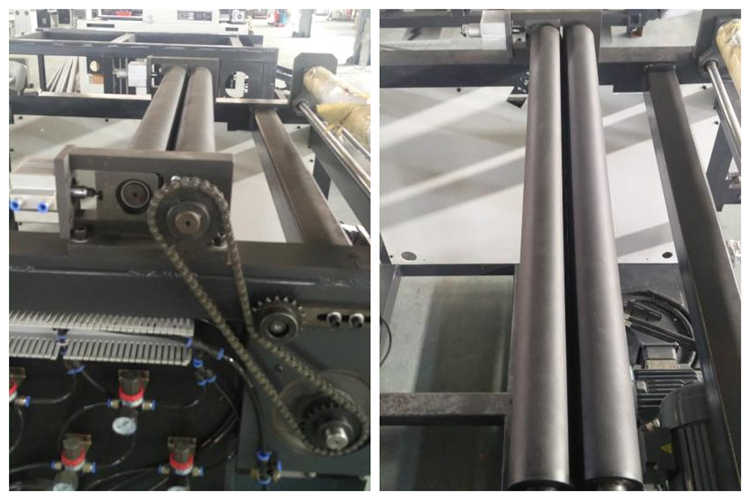

واحد تغذیه: واحد تغذیه: بدون شفت پنوماتیک و هیدروماتیک را می پذیرد، می تواند 3 اینچ، 6 اینچ، 12 اینچ را پشتیبانی کند. حداکثر قطر کاغذ رول 1.6 متر

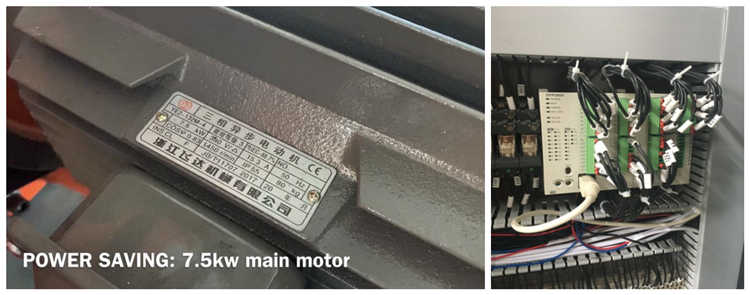

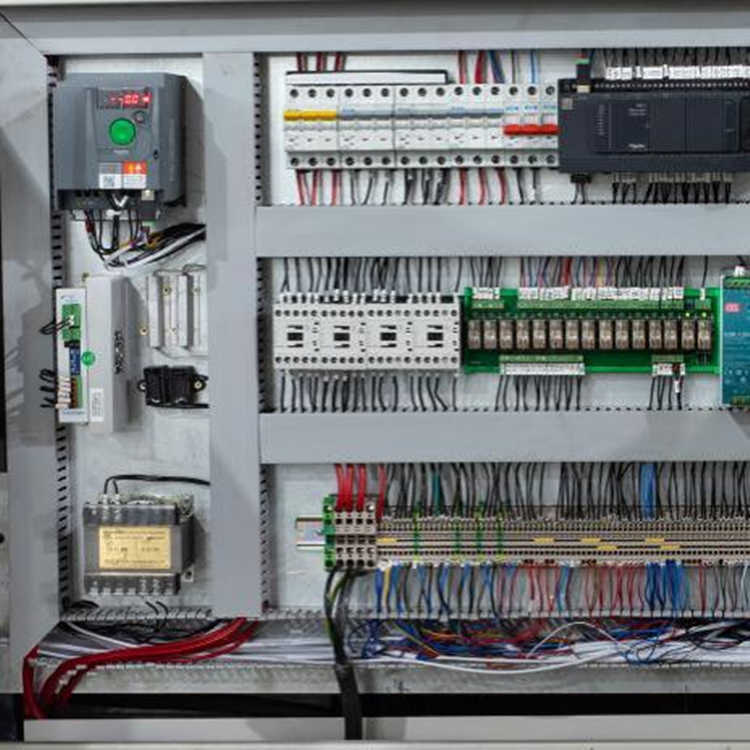

پیکربندی الکتریکی
| موتور پله ای | اشنایدر |
موتور تنظیم فشار | تایوان |
درایور سروو | اشنایدر |

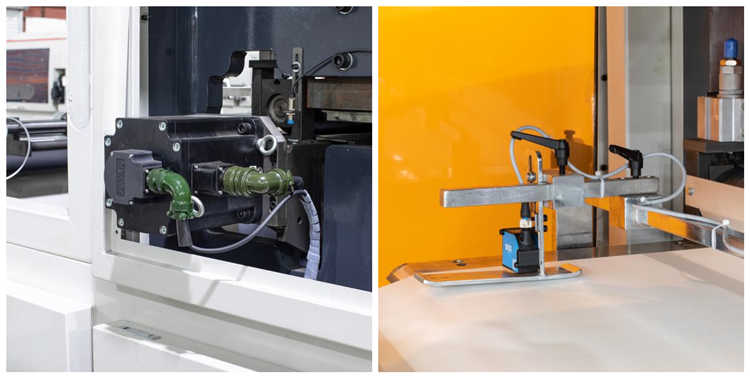

سنسور رنگ | مریض |
PLC | اشنایدر |
مبدل فرکانس | اشنایدر |
تمام قطعات الکتریکی دیگر | اشنایدر |
سوئیچ فوتوالکتریک | لیوز |
سیلندر هوای اصلی | AirTAC |
شیر برقی و سایر قطعات | AirTAC |

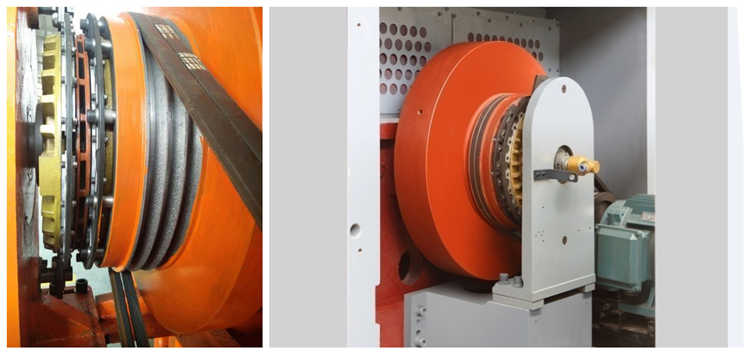

کلاچ پنوماتیک | چین |
بلبرینگ های اصلی | آلمان |
رویه های عملیاتی ایمنی
1. چیدمان تجهیزات کارگاه با استفاده از دستگاه برش خط تورفتگی باید معقول باشد، زمین جاده باید صاف باشد و گذرگاه باید باز شود.
2. جهت نصب باید برای عملیات ایمن مناسب باشد و اپراتور رو به دیوار باشد و حداقل فاصله خالص از ساختمان ها و تاسیسات اطراف نباید کمتر از 0.8 متر باشد.
3. محل ماشین باید شرایط سایت برای عملیات بلند کردن عمودی و تعمیر و نگهداری را برآورده کند.
4. پوسته فلزی موتور و جعبه کنترل الکتریکی دستگاه باید دارای حفاظت صفر یا زمینی خوبی باشد.
5. سیم های در معرض دید باید توسط یک آستین محافظ محافظت شوند و سیم هایی با ولتاژهای مختلف باید از آستین های خود استفاده کنند.
6. واحد کاربر یک فایل فنی ایمنی برای دستگاه تشکیل می دهد و وضعیت تولید ایمنی را ثبت می کند.
7. اپراتورها باید آموزش ایمنی و آموزش فنی حرفه ای را انجام دهند.
8. کارکردن کارگران در شیفت های متوالی اکیدا ممنوع است و در مواقعی که نیاز به اضافه کردن امتیاز به یک دستگاه باشد، تعداد آنها کمتر از 2 نفر نباشد.
9. اپراتورها باید لباس های آستین تنگ بپوشند و از روکش انگشت لاستیکی مخصوص استفاده کنند.
10. ارتفاع کار باید به گونه ای باشد که اپراتور هنگام ایستادن و کار به نوک پا خم نشود.
11. این دستگاه باید مجهز به یک دستگاه محافظ دستی یا یک دستگاه محافظ میله پرس روی قاب فشار باشد.
12. وسایل حفاظت مکانیکی و الکتریکی و کلاچ حداقل هر دو روز کاری یکبار مورد بازرسی ویژه قرار می گیرند. سه نوع بازرسی وجود دارد: ظاهر، داخلی و عملکرد.
13. پوشش محافظی که به دلیل بازرسی موقتاً باز می شود باید قبل از اینکه بتوان پس از اتمام هر بازرسی به کار انداخت، به موقع ترمیم و سفت شود.
14. قبل از راه اندازی، دستگاه حفاظتی باید مطابق با این استاندارد توسط بخش مدیریت تجهیزات و بخش فناوری ایمنی پذیرفته شود. پس از قبولی، آزمون می تواند انجام شود.
15. قبل از بهره برداری اپراتور باید تجهیزات و وسایل ایمنی را بدون بار بررسی کند. تولید تنها پس از نرمال بودن عملکرد هر قطعه قابل انجام است.
16. در صورت وجود شرایط غیرعادی در وسایل حفاظتی و سایر اجزای اصلی در حین کار که ایمنی فردی را به خطر می اندازد، باید متوقف شده و به رهبر گزارش دهند. تا زمانی که عیب از بین نرود، هیچکس اجازه تولید ندارد.
17. گرفتن و چنگ زدن در حین کار اکیدا ممنوع است. پر کردن یا گرفتن کاغذ از دو طرف دستگاه مجاز نمی باشد.
18. پرسنلی که دستگاه های برش خط تورفتگی را تعمیر، نگهداری و بازرسی می کنند باید با تجهیزات و این استاندارد آشنا بوده و الزامات این استاندارد را رعایت کنند.
